Aš praleidau daugiau nei dešimtmetį kurdamas ir tiekdamas povandeninę aptikimo įrangą-nuo ultragarsinių jutiklių iki sonaro sistemų-ir vienas klausimas, kuris man užduodamas dažniau nei bet kuris kitas, yra toks: kuo skiriasi sonaras ir aido garsavimas? Tai paprastas klausimas, bet atsakymas nėra toks aiškus, kaip dauguma žmonių galvoja. Mačiau, kaip pirkimų vadybininkai painioja abu, pirkdami jūrinę elektroniką, įgulos nariai netinkamai jas naudoja šioje srityje, o net patyrę jūrų specialistai painioja savo galimybes. Per daug pramonės straipsnių šios priemonės traktuojamos kaip sukeičiami populiarūs žodžiai, bet taip nėra. Tai dvi skirtingos povandeninio aptikimo technologijos, kurios veikia kartu, kiekviena turi tam tikrą darbą-ir supranta, kad skirtumas gali sutaupyti laiko, pinigų ir netgi išvengti brangių klaidų jūroje.
Pradėsiu nuo pagrindų, bet ne nuo vadovėlio. Aš čia ne tam, kad mesčiau tau techninius apibrėžimus. Vietoj to, aš išskaidysiu jį taip, kaip tai daryčiau naujam įgulos nariui pirmą dieną: sonaras yra „didelio vaizdo“ povandeninio aptikimo įrankis, o aido garsas yra „detali“ jūrų navigacijos priemonė. Sonaras leidžia matyti, kas aplink jus yra po vandeniu-laivus, akmenis, žuvis, nuolaužas-, o aidas sutelkia dėmesį į vieną dalyką ir tik vieną dalyką: vandens gylį. Negalite turėti veiksmingos povandeninės navigacijos ar geodezinių tyrimų be abiejų jūrų technologijų, tačiau neteisingas jų naudojimas yra klaida, kurią matau kiekvieną dieną.

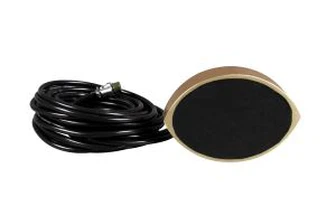

Pirmiausia pakalbėkime apie aido garsą,{0}}nes jis yra paprastesnis iš dviejų ir svarbiausias pagrindinei laivo saugai. Echo garsas, pagrindinė povandeninio sonaro technologijos dalis, veikia siųsdama garso bangą iš keitiklio (įtaisyto laivo apačioje) į vandenį. Ta garso banga patenka į jūros dugną, atsimuša į viršų, o aido zondavimo įrenginys apskaičiuoja vandens gylį pagal tai, kiek laiko užtrunka, kol aidas sugrįžta. Tai paprasta, bet tai nėra patikima. Klientai skambindavo man nusivylę, nes jų echolotas rodė nenuoseklius rodmenis, tik norėdami sužinoti, kad jie padarė naujovišką klaidą diegdami keitiklį{5}}problema, kuri kankina net kai kuriuos patyrusius laivų įrangos naudotojus.
Keitiklio išdėstymas yra -arba-pertraukimas, kad būtų atliktas aidas. Mačiau, kad laivai montuoja keitiklį per arti sraigto, kur turbulencija ir oro burbuliukai sukuria klaidingus aidus,{3}}kurie vanduo atrodo seklesnis, nei yra iš tikrųjų. Taip pat mačiau, kad jie sumontuoti ant išlenktų korpuso dalių arba kampu, dėl kurio garso bangos nukrypsta nuo kelio. Iš to, ką sužinojau, geriausia vieta yra plokščia, lygi korpuso dalis, toliau nuo variklių, sraigtų ir bet kokios kitos triukšmą ar burbulus sukeliančios įrangos. Jis turi būti sumontuotas idealiai lygiai, taip pat-net 2-laipsniai pakreipti gali sukelti didelių gylio klaidų, ypač sekliame vandenyje. Ir net nepradėkite nuo nešvarių keitiklių; jūrinis augimas, alyva ar šiukšlės ant keitiklio paviršiaus gali susilpninti garso bangą, todėl rodmenys gali būti netikslūs arba jų visai nebus. Kasmėnesinis valymas nėra patarimas,{12}}tai būtinybė, ypač šiltuose, daug maistinių medžiagų turinčiuose vandenyse, kur sparčiai auga barniai ir dumbliai.
Kitas aido skambesio skausmo taškas: vandens sąlygų, turinčių įtakos jūriniam sonarui ir aido garso tikslumui, nepaisymas. Garso greitis vandenyje nėra pastovus,{1}}jis kinta priklausomai nuo temperatūros, druskingumo ir slėgio. Šaltame, sūresniame vandenyje garsas sklinda greičiau; šiltame, gėlame vandenyje, lėčiau. Jei jūsų echolotas nesukalibruotas pagal šias sąlygas, gylio rodmenys bus išjungti. Kartą dirbau su gilinimo įmone, kuri nuolat daužėsi į jūros dugną, nes jų echolotas buvo nustatytas pagal numatytąjį garso greitį, o ne pagal faktines sąlygas toje vietovėje. Jiems sugedo oro sraigtas ir diena buvo prarasta,{6}}nes jie praleido 5 minučių trukmės povandeninės aptikimo įrangos kalibravimo etapą. Tai maža smulkmena, tačiau tai tokia detalė, kuri atskiria sklandžias jūrų operacijas nuo brangių prastovų.
Dabar sonaras{0}} yra jūrų laivų povandeninio aptikimo pagrindas. Skirtingai nuo aido, kuris matuoja tik gylį, sonaras yra skirtas vaizdavimui. Jis siunčia garso bangas plačiu spinduliu, o aidai sukuria vaizdą apie viską, kas vyksta po vandeniu,-nuo žuvų būrio iki nuskendusio laivo iki paslėptos uolos. Jūrų pramonėje matau du pagrindinius tipus: kelių spindulių ir šoninio-skenavimo sonarus. Daugumos spindulių sonaras yra tai, ką naudoja dauguma komercinių laivų; jis vienu metu siunčia dešimtis garso bangų ir sukuria 3D jūros dugno žemėlapį. Jis puikiai tinka hidrografiniams tyrimams, uosto priežiūrai ar statybai jūroje-bet kokiam darbui, kai reikia išsamaus povandeninio reljefo vaizdo. Kita vertus, šoninio skenavimo sonaras siunčia bangas į laivo bortus, sukurdamas 2D jūros dugno ir visų jame esančių objektų vaizdą. Jis puikiai tinka ieškant nuolaužų ar šiukšlių, tačiau jis ne taip tiksliai matuoja gylį, kaip naudojant aido garsą ar kelių spindulių sonarą.
Didžiausia klaida, kurią matau naudojant sonarą, yra perdėtas jo sudėtingumas. Sutikau įgulos narių, kurie bando naudoti visas funkcijas iš karto, užtvindydami ekraną tiek daug duomenų, kad negali pasakyti, kas svarbu. Sonaras geriausiai veikia, kai jį pritaikote prie konkrečių poreikių. Jei naršote sekliame vandenyje, padidinkite dažnį, kad gautumėte išsamesnės informacijos, -aukšto-dažnio sonaras (daugiau nei 200 kHz) pateikia ryškų vaizdą, bet nekeliauja taip toli. Jei esate giliame vandenyje, perjunkite į žemesnį dažnį (žemiau 100 kHz), kad matytumėte toliau, net jei vaizdas šiek tiek ne toks aiškus. Neignoruokite stiprinimo valdymo,{9}}pakėlus jį per aukštai, ekranas prisipildys triukšmo, todėl bus neįmanoma pastebėti tikrų taikinių. Mačiau, kad operatoriai praleidžia panardintą konteinerį, nes buvo nustatytas per didelis stiprinimas, todėl įvyko beveik{11}}susidūrimas. Svarbu rasti tašką tarp detalių ir aiškumo.
Kita sonaro problema: priežiūros nepaisymas. Skirtingai neiecholotai, kuriose yra paprastas keitiklis, sonaro sistemos turi sudėtingesnių komponentų-antenas, signalų procesorius ir kartais kelis keitiklius. Sūraus vandens korozija čia yra žudikė. Mačiau, kad sonarai sugenda, nes jungtys nebuvo tinkamai užsandarintos arba kabeliai buvo pažeisti dėl nuolatinio druskos ir bangų poveikio. Reguliarūs patikrinimai-tikrinami, ar nėra korozijos, laisvų jungčių ir nepažeistų laidų-, jūsų sonaro sistemos tarnavimo laikas gali pailgėti metais. O jei naudojate kelių spindulių sonarą, būtinai reguliariai kalibruokite padėties jutiklį (MRU); neteisingai sukalibruotas jutiklis gali sukelti iškraipytus 3D žemėlapius, kurie nenaudingi tyrinėjant ar naviguojant.
Išsiaiškinkime paplitusią mitą: aidas nėra sonaras, o sonaras nėra aidas. Tai viena kitą papildančios jūrų technologijos, tačiau jų negalima pakeisti. Esu turėjęs viešųjų pirkimų vadybininkų prašyti „sonaro, kuris matuoja gylį“, kad suprastų, kad jiems iš tikrųjų reikia echoloto. Arba jie perka echolotą, tikėdamiesi, kad jis parodys jiems povandenines kliūtis, o to nepamatys. Jei suprasite skirtumą, neįsigysite netinkamos laivybos įrangos-tai klaida, kuri gali kainuoti tūkstančius dolerių. Daugeliui komercinių laivų jums reikia abiejų: echoloto, kad neužplauktumėte ant seklumos, ir sonaro sistemos, kad būtų galima pastebėti kliūtis ir saugiai plaukti judriais vandens keliais ar nežinomomis vietovėmis su patikimu povandeniniu aptikimu.
Kaip žmogus, kuris kuria šias povandenines aptikimo sistemas, taip pat noriu pasidalinti asmeniniu nerimu dėl augintinio: įmonės kreipiasi dėmesio į keitiklių kokybę. Keitiklis yra aido ir sonaro šerdis,-be aukštos-kokybės keitiklio suges net ir geriausia jūrinio sonaro ar aido garso sistema. Mačiau pigių, nesertifikuotų keitiklių, kurie sugenda po kelių mėnesių sūriame vandenyje arba rodo nenuoseklius rodmenis. Investuoti į patvarią, jūrinio{5}}klasękeitiklis-Atsparus korozijai, sukurtas atšiaurioms jūros aplinkoms ir sukalibruotas tikslumui-verta kiekvieno cento. Tai ne tik pinigų taupymas pakeitimams; Tai užtikrina, kad jūsų povandeninė aptikimo įranga veiktų tada, kai jos labiausiai reikia. Mūsų gamykloje mes išbandome kiekvienąkeitiklissūriame vandenyje kelias savaites prieš išsiuntimą, nes žinome, koks svarbus patikimumas jūroje.
Taip pat pastebėjau tendenciją jūrų pramonėje: vis daugiau laivų sonarą ir aido garsą integruoja su kitomis navigacijos sistemomis -GPS, AIS, radaru-, kad sukurtų išsamų povandeninio aptikimo vaizdą. Ši integracija yra žaidimo-keitiklis, tačiau ji veikia tik tuo atveju, jei visa jūrinė elektronika yra suderinama. Mačiau, kad laivybos įmonės investuoja į brangias integruotas jūrų sistemas, tik sužinojusios, kad jų sonaras ir echolotas nesinchronizuojasi su GPS. Klaida, kurios galima išvengti,-visada patikrinkite suderinamumą prieš pirkdami naują povandeninę aptikimo įrangą arba dirbkite su gamintoju, kuris gali sukurti visiškai integruotą sistemą jūsų konkrečiam laivui.
Dienos pabaigoje povandeninis sonaras ir echo garsas yra nepakartojami jūrų navigacijos ir povandeninio aptikimo herojai. Tai nėra pati spalvingiausia laivo dalis, bet viena iš svarbiausių jūrinės elektronikos. Mačiau per daug skambučių, brangiai kainuojančių remonto darbų ir praradau laiką dėl nesusipratimo ar netinkamo šių įrankių naudojimo. Pagrindai nėra sudėtingi: echo zondavimas matuoja gylį, sonaro vaizdus povandeninėje aplinkoje ir abu reikalauja tinkamo įrengimo, kalibravimo ir priežiūros, kad būtų užtikrintas patikimas veikimas.
Nesvarbu, ar esate pirkimų vadovas, tiekiantis jūrų sonaro ir aido zondavimo įrangą, ar kapitonas, atsakingas už laivo saugą, ar įgulos narys, valdantis įrankius, atminkite tai: šios povandeninės aptikimo sistemos yra tiek pat geros, kiek jas naudojantys asmuo. Skirkite laiko, kad sužinotumėte jų privalumus ir trūkumus, reguliariai tikrinkite juos ir nenusikirpkite kokybės. Daugiau nei dešimtmetį dirbęs šioje pramonėje galiu drąsiai teigti, kad geriausia investicija yra patikima povandeninio sonaro ir aido zondavimo įranga-ir žinios, kaip tinkamai ją naudoti.
Ir jei nesate tikri, kokios sistemos jums reikia arba kaip išnaudoti visas esamos įrangos galimybes, nedvejodami susisiekite su mumis. Daugelį metų praleidau šalindamas šių sistemų triktis, taisydamas klaidas ir padėdamas klientams rasti jų poreikius atitinkantį sprendimą. Jūra yra pakankamai nenuspėjama-jūsų povandeninio aptikimo įrankiai neturėtų būti.
DUK apie povandeninį sonarą ir aidą
1 klausimas: ar echolotas gali būti naudojamas povandeninėms kliūtims aptikti?
A1: Ne. Echo zondavimas skirtas tik vandens gyliui matuoti, nukreipiant į jūros dugną. Jis negali aptikti kliūčių, pvz., uolų, nuolaužų ar žuvų,-tam reikia sonaro sistemos, kuri vaizduoja platesnę povandeninę zoną.
2 klausimas: kaip dažnai turėčiau valyti keitiklįecholotasar sonaras?
A2: rekomenduojama valyti kas mėnesį, ypač šiltuose vandenyse, kuriuose gausu dumblių. Jūros augimas, alyva ar šiukšlės ant keitiklio paviršiaus susilpnina garso bangas ir sukelia netikslius rodmenis. Naudokite minkštą šluostę ir švelnų valiklį,-venkite stiprių cheminių medžiagų, kurios gali sugadinti keitiklį.
3 klausimas: kuo skiriasi aukšto-dažnio ir žemo{2}dažnio sonarai?
A3: aukšto{1}}dažnio sonaras (daugiau nei 200 kHz) suteikia ryškius, detalius vaizdus, bet yra trumpo nuotolio-idealiai tinka sekliam vandeniui ar artimo{4}}atstumo kliūtims aptikti. Žemo-dažnio sonaras (žemiau 100 kHz) keliauja toliau, bet sukuria mažiau detalius vaizdus, puikiai tinka navigacijai gilumoje{8}}.
4 klausimas: kodėl mano echoloto rodmenys nuolat keičiasi?
A4: Nenuoseklūs rodmenys dažniausiai atsiranda dėl neteisingo keitiklio išdėstymo (per arti sraigtų / burbuliukų), nekalibruotų garso greičio nustatymų (neatsižvelgiant į vandens temperatūrą / druskingumą) arba nešvarų keitiklį. Pirmiausia patikrinkite šiuos tris dalykus, kad išspręstumėte problemą.
5 klausimas: ar mano komerciniam laivui reikia sonaro ir aido garso?
A5: Taip, daugumai komercinių laivų. Aidas apsaugo nuo įžeminimo matuodamas gylį, o sonaras aptinka kliūtis, žuvis ar nuolaužas, kurių aidas nepraleidžia. Kartu jie suteikia visišką povandeninės situacijos suvokimą.
